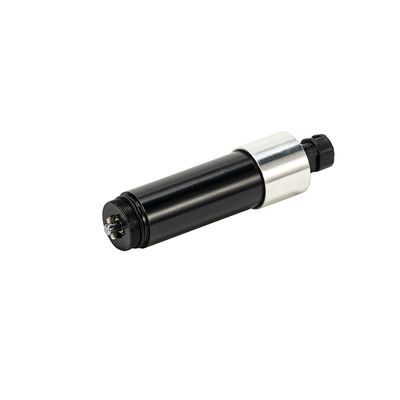

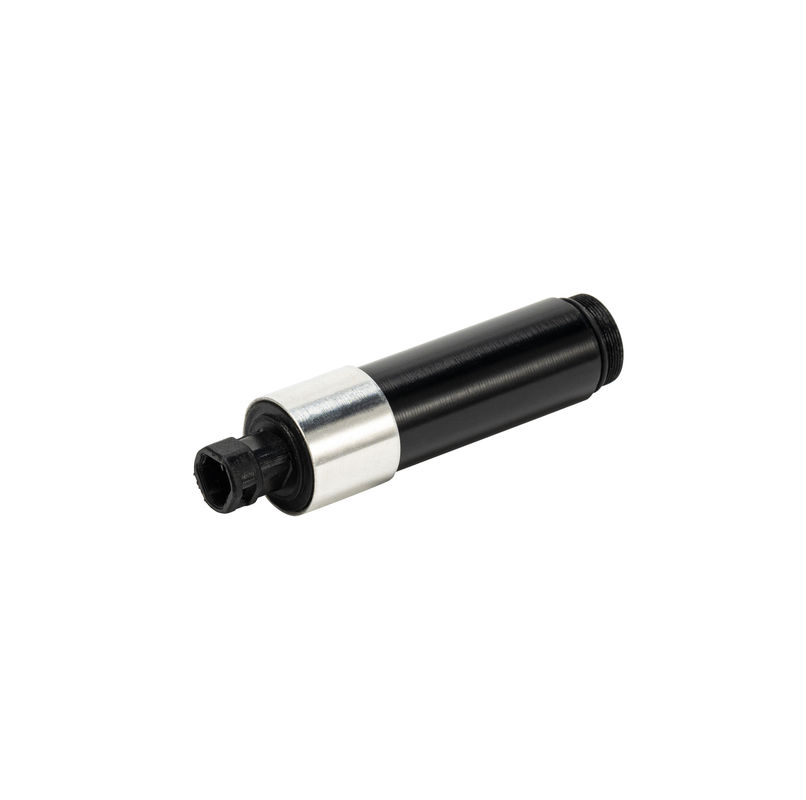

Motor sem escovas de 16 mm 24V 40000rpm 79mNm Zero Cogging BLDC Motor Micromotor alemão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | PM |
| Certificação: | CE, ROHS |
| Número do modelo: | PM1652C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 20 Pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixa de cartão de exportação forte, por fora, espuma de poliéster por dentro |
| Tempo de entrega: | 20 dias úteis |
| Termos de pagamento: | MoneyGram, Western Union, , T/T |
| Habilidade da fonte: | 90000pcs pelo mês |
|
Informação detalhada |
|||
| Tipo de motor: | Motor sem escova e sem escova personalizado | Diâmetro do motor: | 16 mm |
|---|---|---|---|
| Comprimento do corpo motor: | 52 mm | Voltagem nominal: | 24V, 48V ou personalizados |
| Sem carga Velocidade: | 40000 rpm ou 35000 rpm ou personalizado | Número de pares de postes do rotor do motor: | 1 |
| Tipo de rolamento: | Tipo de rolamento de esferas silencioso de baixa corrente | Material do ímã: | NdFeB |
| Potência máxima Potência de saída: | 82W | ||
| Destacar: | Motor sem escovas de 40000 rpm,Micromotor sem escovas,Motor sem escovas de 16 mm 24V |
||
Descrição de produto
Modelo: Motor Brushless de 16mm 24V 40000rpm 79mNm Zero Cogging BLDC Micromotor Fabricado na Alemanha
Aplicações Típicas:
1. Implementações Aeroespaciais e de Defesa
• Sistemas de Satélites
Motores brushless sem ranhuras servem como componentes vitais em subsistemas de espaçonaves, particularmente em mecanismos de direção de antenas phased-array. Sua operação sem cogging garante precisão de alinhamento sub-arcminuto para matrizes de comunicação de espaço profundo.
• Tecnologia de Propulsão de Drones
As arquiteturas modernas de propulsão de UAV incorporam extensivamente motores brushless sem ranhuras, aproveitando sua alta relação torque-inércia (excedendo 4,5 N·m/kg) para rápidos ajustes de vetor de empuxo durante manobras autônomas de evasão de obstáculos.
2. Aplicações em Tecnologia Médica
• Sistemas de Cirurgia Robótica
Esses motores permitem resolução de posicionamento submicron em manipuladores cirúrgicos, críticos para tarefas microcirúrgicas como procedimentos de vitrectomia oftálmica que exigem <10μm de supressão de tremor.
• Integração de Imagem Diagnóstica
Em sistemas de posicionamento compatíveis com MRI, os acionamentos brushless sem ranhuras alcançam 50nm de precisão de movimento linear através do controle de comutação sinusoidal, eliminando a interferência metálica com campos magnéticos de 7T.
3. Soluções de Manufatura Industrial
• Controle de Usinagem de Precisão
As configurações do eixo do fuso CNC utilizam motores brushless sem ranhuras para manter a repetibilidade de posicionamento de ±0,8μm durante operações de fresagem de alta velocidade (até 40.000 RPM), crucial para a fabricação de componentes de titânio de grau aeroespacial.
• Sistemas de Embalagem Automatizados
Integrados em unidades robóticas de pick-and-place, esses motores alcançam 0,1ms de precisão de sincronização através de protocolos de comunicação EtherCAT, permitindo uma produção de 200ppm (peças por minuto) em linhas de embalagem blister farmacêuticas.
4. Plataformas de Mobilidade Robótica
• Atuação de Juntas Antropomórficas
Robôs humanoides empregam motores brushless sem ranhuras com resolução angular de 0,02° em pulsos articulados, replicando a destreza humana para tarefas complexas como manipulação de objetos com vários dedos.
• Robótica de Serviço Autônoma
Rodas omnidirecionais de robôs de entrega integram motores de cubo brushless sem ranhuras com 92% de eficiência de pico, permitindo operação contínua de 8 horas com capacidade de carga útil de 50 kg em ambientes de armazém.
Dados Técnicos do Motor:
| Série PM1652C | Unidade | 001 | ||
| 1 | Tensão Nominal | V | 24 | |
| 2 | Torque de Estol | mNm | 79 | |
| 3 | Corrente de Estol | A | 13.7 | |
| 4 | Velocidade sem carga | rpm | 40000 | |
| 5 | Corrente sem carga | A | 0.10 | |
| 6 | Velocidade Nominal | RPM | 29600 | |
| 7 | Corrente Nominal | A | 3.63 | |
| 8 | Torque Nominal | mNm | 20.43 | |
| 9 | Potência de Saída Nominal | W | 63.36 | |
| 10 | Eficiência na Carga Nominal | % | 72.6 | |
| 11 | Resistência Terminal | Ohm | 1.6 | |
| 12 | Constante de Força Contra-eletromotriz | V/KRPM | 0.60 | |
| 13 | Eficiência Máxima | % | 84.9 | |
| 14 | Coeficiente de Torque | mNm/A | 5.72 | |
| 15 | Constante de Velocidade | rpm/V | 1666 | |
| 16 | Potência Máxima de Saída | W | 82 | |
| 17 | Velocidade Angular | rad/s | 4188 | |
| Informações Adicionais | ||
| ● | número de pares de polos do rotor | 1 |
| ● | Número de fases | 3 |
| ● | Faixa de temperatura de operação | -40℃... +150℃ |
| ● | Classe de isolamento | Classe F |
| ● | Os parâmetros do motor e o tamanho do eixo podem ser feitos de acordo com a solicitação do cliente. | |
| ● | Opções: caixa de engrenagens | |
Desenho do Contorno do Motor (mm)
